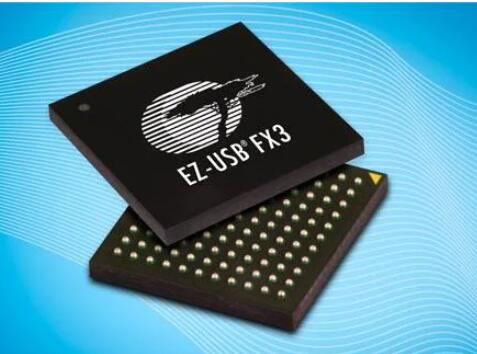

Infineon Cyusb3014-Bzxi

ciri-ciri
■ Integrasi Bas Serial Universal (USB)
❐ USB 3.1, Gen 1 dan USB 2.0 Perisian yang mematuhi USB
3.1 Semakan Spesifikasi 1.0 (TID # 340800007)
❐ 5-Gbps Superspeed Phy mematuhi USB 3.1 Gen 1
❐ Tuan rumah kelajuan tinggi (HS-OTG) dan persisian
Mematuhi versi tambahan OTG 2.0
❐ Tiga puluh dua titik akhir fizikal
❐ Sokongan untuk Spesifikasi Pengecasan Bateri 1.1 dan Aksesori
Pengesanan penyesuai pengecas (ACA)
■ Antara Muka Program Umum (GPIF ™ II)
❐ GPIF II 100-MHz yang boleh diprogramkan membolehkan sambungan ke a
Pelbagai peranti luaran
❐ 8-, 16-, 24-, dan 32-bit bas data
❐ sehingga 216 isyarat kawalan yang boleh dikonfigurasikan
■ CPU 32-bit yang boleh diakses sepenuhnya
❐ Arm926EJ Core dengan operasi 200-MHz
❐ 512-kb atau 256-kb sRAM tertanam
■ sambungan tambahan ke periferal berikut
❐ SPI Master sehingga 33 MHz
❐ Sokongan UART sehingga 4 Mbps
❐ i
Pengawal induk 2c pada 1 MHz
❐ i
Master 2s (pemancar sahaja) pada frekuensi persampelan
32 kHz, 44.1 kHz, dan 48 kHz
■ frekuensi input jam yang boleh dipilih
❐ 19.2, 26, 38.4, dan 52 MHz
❐ 19.2-MHz sokongan input kristal
■ kuasa rendah dalam mod kuasa teras
❐ Kurang daripada 60 μA dengan VBATT ON dan 20 μA dengan VBATT
■ Domain kuasa bebas untuk teras dan I/O
❐ Operasi teras pada 1.2 v
❐ I2S, UART, dan operasi SPI pada 1.8 hingga 3.3 V
❐ i
Operasi 2C pada 1.2 V hingga 3.3 V
■ Pilihan pakej
❐ 121-ball, 10- × 10 mm, 0.8 mm padang grid bola bebas PB
(BGA)
❐ Lihat Jadual 20 untuk butiran mengenai tujuh varian FX3
■ Kit Pembangunan Perisian EZ-USB® (SDK) untuk pembangunan kod firmware dan aplikasi PC
❐ Termasuk rangka kerja RTOS (menggunakan Threadx versi 5)
❐ Contoh firmware yang meliputi semua modul I/O
❐ Contoh Hos Visual Studio menggunakan C ++ dan C#
■ Lembaga Explorer SuperSpeed tersedia untuk prototaip cepat
❐ Beberapa papan aksesori juga tersedia:
• Papan penyesuai untuk pembangunan Xilinx/Altera FPGA
• Papan penyesuai untuk pembangunan video
• Lembaga CPLD untuk ujian konsep dan pembangunan awal
Aplikasi
■ Camcorder video digital
■ Kamera Masih Digital
■ Pencetak
■ Pengimbas
■ Kad penangkapan video
■ Peralatan ujian dan pengukuran
■ Kamera pengawasan
■ Peranti navigasi peribadi
■ Peranti pengimejan perubatan
■ Telefon IP Video
■ Pemain media mudah alih
■ Kamera Perindustrian
■ Pembalak data
■ Pengambilalihan data
■ Peranti antara muka manusia berprestasi tinggi (pengiktirafan isyarat)
