Pembungkusan lanjutan meningkatkan kecekapan MOSFET
MOSFET kuasa baru dengan reka bentuk termal dan elektrik yang dioptimumkan memberikan kerugian yang lebih rendah, kecekapan yang lebih tinggi, dan kebolehpercayaan yang lebih baik untuk sistem kuasa perindustrian.

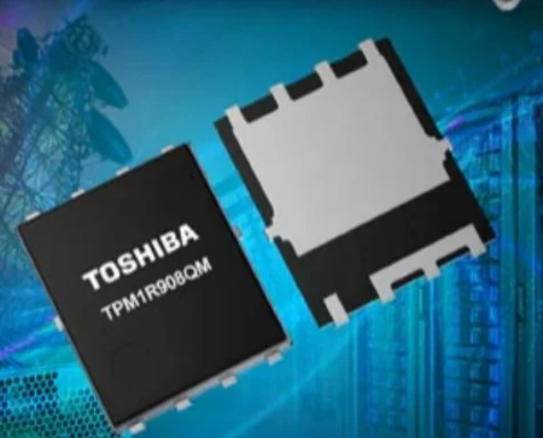

Toshiba telah melancarkan dua kuasa tinggi N-Channel Power MOSFETS-TPM1R908QM (80 V) dan TPM7R10CQ5 (150 V)-dibina pada platform pembungkusan SOP Advance (E) terkini.Bertujuan untuk membekalkan bekalan kuasa mod, pusat data, dan infrastruktur telekom, peranti menjanjikan kerugian pengaliran yang lebih rendah, pengendalian haba yang lebih baik, dan kecekapan beralih yang lebih tinggi dalam jejak kaki padat.
Ia mempunyai reka bentuk SOP Advance (E), yang menangani kesesakan prestasi yang disebabkan oleh parasit elektrik dan terma dalam pakej tradisional MOSFET.Dengan meminimumkan induktansi utama dan mengoptimumkan laluan haba dalaman, pakej baru mencapai rintangan pakej 65% dan rintangan terma yang lebih rendah 15% berbanding dengan pendahulunya, pendahuluan SOP (n).Hasilnya: mengurangkan sisa tenaga, operasi sejuk, dan kebolehpercayaan yang lebih besar di bawah beban tinggi.
Ciri -ciri utama adalah:
RDS biasa (ON) 1.5 MΩ (maks. 1.9 MΩ) dan 5.7 MΩ (maksimum 7.1 MΩ) pada VGS = 10 V
Tiriskan arus sehingga 238 a dan 120 A pada suhu kes 25 ° C
Caj pengalihan gerbang rendah (35 nc) dan (43 nc) dan caj output (111 nc) untuk mengurangkan kerugian beralih
Beralih cepat dengan masa kenaikan 50 ns, masa jatuh 38 ns
Saluran rintangan terma ke kes: 0.6 ° C/w
Kedua-dua MOSFET berkongsi jejak yang sama 4.9 mm × 6.1 mm SOP Advance (E), membolehkan reka bentuk yang dikendalikan oleh ruang tanpa mengorbankan keupayaan pengendalian semasa.Laluan terma yang lebih baik membolehkan operasi sehingga suhu saluran 175 ° C, memanjangkan umur panjang peranti dan mengekalkan kecekapan di bawah beban tinggi yang berterusan.
Pereka boleh mempercepatkan pembangunan menggunakan model rempah G0 dan G2 Toshiba untuk simulasi litar yang tepat dan ramalan prestasi. Dengan menggabungkan ciri -ciri semikonduktor canggih dengan pakej termal dan elektrik yang dioptimumkan.
