Penjana gelombang bentuk sewenang -wenang dengan ciri canggih
Penjana Waveform menawarkan ciri -ciri seperti kadar persampelan yang tinggi, sambungan fleksibel, dan penjanaan isyarat yang tepat untuk pelbagai aplikasi ujian.

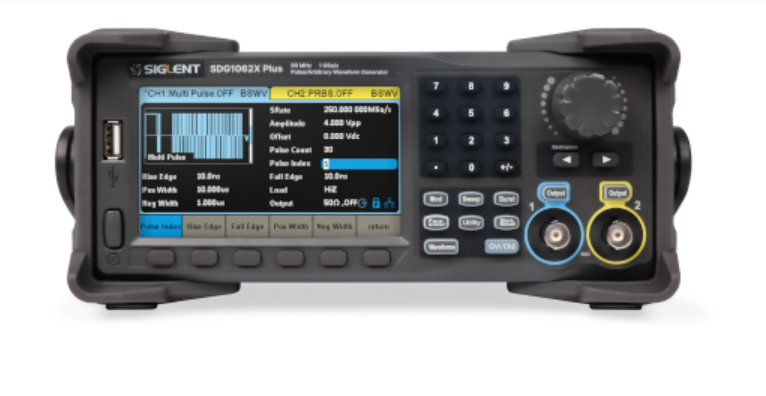

Siglent Technologies telah melancarkan siri penjana gelombang bentuk SDG1000X ditambah.Siri ini menawarkan ciri dan spesifikasi pada harga yang kompetitif.Sorotan utama termasuk gelombang persegi 20MHz dan denyutan dengan jitter rendah, kadar persampelan 1GSA/s, panjang gelombang gelombang sewenang -wenang setiap saluran, dan pelbagai mod modulasi.
Ia menyediakan pelbagai pilihan sambungan, termasuk hos & peranti USB, LAN dengan arahan SCPI untuk kawalan jauh, dan pelayan web terbina dalam untuk kawalan berasaskan penyemak imbas.Siri ini sesuai dengan jurutera dalam sistem tertanam, IoT, bekalan kuasa, kawalan perindustrian dan automasi, integrasi bangku, akademik, dan penyelidikan.
Siri ini mempunyai resolusi menegak 16-bit dan kadar pensampelan 1 GSA/S, yang menawarkan butiran isyarat yang tepat dan kesetiaan yang tinggi.Ia sesuai untuk aplikasi seperti membangun dan menguji peralatan komunikasi.
Siri ini menyediakan 8 MPT memori gelombang bentuk, membolehkan penjanaan isyarat modulasi yang panjang dan kompleks.Ia menyerupai isyarat modulasi dan urutan nadi untuk sistem komunikasi moden.Peranti ini juga sesuai untuk ujian cip berkelajuan tinggi dalam industri semikonduktor, di mana kawalan masa dan amplitud yang tepat diperlukan.Penyelidik dalam bidang bioperubatan boleh menggunakannya untuk mensimulasikan isyarat bioelektrik, membantu kajian penghantaran isyarat elektrik dan menyokong pembangunan peranti perubatan.
Siri ini menyokong output corak PRB dari PRBS3 hingga PRBS32, menghasilkan urutan binari pseudo-rawak berkelajuan tinggi (PRBS) dengan kadar bit dari 1 μbps hingga 40 Mbps.Ia berguna untuk menguji sistem komunikasi bersiri berkelajuan tinggi seperti protokol Ethernet, USB, dan HDMI.SDG1000X Plus mensimulasikan persekitaran komunikasi dunia sebenar, membantu jurutera mengenal pasti isu-isu yang berpotensi.Sokongan terbina dalam untuk TTL, LVCMOS, dan tahap logik lain menghasilkan isyarat pembezaan untuk aplikasi yang memerlukan nisbah penolakan mod biasa.
Siri ini mempunyai output pelbagai denyutan dengan kenaikan/masa jatuh secepat 10 ns.Setiap nadi boleh dikonfigurasi secara individu, membolehkan jurutera menghasilkan isyarat pemacu pintu yang tepat dan mengukur parameter pensuisan peranti kuasa dan ciri -ciri dinamik.Ini meningkatkan kecekapan ujian dan ketepatan peranti seperti IGBT dan MOSFET.
Fungsi webserver terbina dalam membolehkan para jurutera mengawal dan mengkonfigurasi instrumen dari rangkaian, menyelaraskan aliran kerja ujian, terutamanya dalam persekitaran dengan pelarasan parameter yang kerap.
