Antena EMI untuk menguji sehingga 44 GHz
Antena gelombang mikro EMI menyokong ujian pematuhan sehingga 44 GHz, sesuai untuk makmal EMC dan pengeluar dalam automotif, elektronik, dan aeroangkasa.
Rohde & Schwarz telah memperkenalkan R & S HF1444G14, antena gelombang mikro EMI yang tinggi yang direka untuk pengukuran gangguan elektromagnet.Meliputi julat kekerapan 14.9 GHz hingga 44 GHz, ia memenuhi piawaian CISPR 16-1-4 dan CISPR 16-2-3.Reka bentuk mekanikal yang tepat dan penentukuran individu pilihan menjadikannya sesuai untuk ujian frekuensi tinggi, membantu memudahkan dan mempercepatkan ujian objek besar di ruang yang lebih kecil.

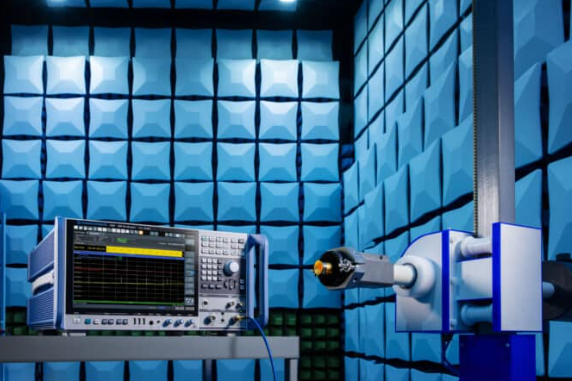

Antena EMC, apabila dipasangkan dengan R & S ESW44 EMI Test Receiver, sesuai untuk menguji pematuhan penuh sehingga 44 GHz.Direka untuk pengukuran yang cepat, tepat dan boleh dipercayai, ia menawarkan prestasi elektrik yang sangat baik.Ini menjadikannya pilihan masa depan untuk makmal ujian EMC dan pengeluar produk kompleks atau peralatan elektronik, termasuk industri automotif, telefon bimbit, elektronik pengguna, dan industri elektronik.Ia juga sesuai untuk aplikasi aeroangkasa dan pertahanan, menilai sistem komunikasi dan radar yang beroperasi pada frekuensi tinggi.
Antena ini mempunyai keuntungan yang tinggi kira-kira 14 dBi pada kekerapan pusat dan beamwidth separuh kuasa 3 dB lebih dari 28 °, memastikan prestasi elektrik yang terkemuka di pasaran.Dengan pengukuran tunggal, ia dapat menerangi sepenuhnya peralatan di bawah ujian (EUT) dengan jumlah silinder 1.5 m × 1.5 m dari jarak 3 m.Kecekapan ini mengurangkan masa pengukuran, meningkatkan throughput, dan membolehkan ruang EMC yang lebih kecil dan kos efektif.
Di samping itu, antena mematuhi CISPR 16-1-4 dan piawaian CISPR 16-2-3 yang dikemas kini, yang memanjangkan julat kekerapan dari 1 GHz-18 GHz sehingga 40 GHz sambil mengekalkan beamwidth separuh kuasa 3 dB minimum 28 °.
