Sistem Pembungkusan Tahap Panel Tinggi
Mempunyai ketepatan ± 0.8μm dan ikatan mampatan terma maju (TCB), thesystem menyokong kedua -dua panel besar dan substrat kaca, mengatasi batasan wafer tradisional.

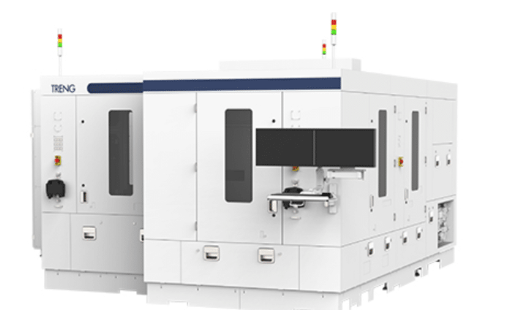

Toray Engineering Co., Ltd.has membangunkan UC5000, sistem pembungkusan semikonduktor ketepatan tinggi untuk pembungkusan peringkat panel (PLP), teknologi canggih yang mengalami permintaan yang semakin meningkat, terutamanya untuk aplikasi pelayan AI.Jualan akan bermula pada bulan April 2025. UC5000 mencapai ketepatan pembungkusan cip ± 0.8μm menggunakan ikatan mampatan terma (TCB) pada panel besar (515mm × 510mm dan 600mm × 600mm) yang mematuhi piawaian separuh.Ia juga mampu membungkus pembungkusan TCB tinggi pada panel kaca, alternatif yang muncul untuk silikon, menyokong pembungkusan semikonduktor generasi akan datang.
Syarikat itu bertujuan untuk membekalkan UC5000 kepada pengeluar semikonduktor, yang mensasarkan 3 bilion yen dalam pesanan untuk FY2025 dan 10 bilion yen oleh FY2030.Sis pendahuluan prestasi semikonduktor, teknologi chiplet -mengintegrasikan pelbagai cip ke dalam satu pakej tunggal -mendapat daya tarikan.Secara tradisinya, pembungkusan peringkat wafer menggunakan wafer silikon, seperti interposer untuk penghantaran berkelajuan tinggi, telah menjadi standard.Walau bagaimanapun, apabila pakej cip meningkat dalam saiz, PLP pada panel kaca menarik perhatian kerana format segi empat tepat yang lebih besar dan lebih cekap, mengatasi batasan saiz wafer.
Inovasi utama termasuk:
Teknologi TCB yang terbukti untuk substrat kecil, dengan lebih daripada 100 unit yang dihasilkan secara massal, memastikan pembungkusan yang stabil walaupun di bawah suhu tinggi melebihi 300 ° C.
Pembungkusan ketepatan tinggi dan teknologi pemindahan pembetulan warp, dengan sekurang-kurangnya 50 unit yang dihasilkan massa untuk sistem panel besar.
Sistem kawalan teras yang baru direka bentuk semula dioptimumkan untuk UC5000.
Panel kaca, bagaimanapun, menghadapi cabaran seperti melengkung, kesukaran dalam pemindahan, dan keperluan pemanasan yang lebih besar.Mengekalkan kawalan haba dan mencapai pembungkusan ketepatan tinggi sambil menguruskan pengembangan dan penguncupan bahan telah menjadi isu kritikal. Ini menangani cabaran-cabaran ini dengan teknologi pembungkusan ketepatan yang ditapis dari pengalaman pengeluaran besar-besaran syarikat.
Di samping itu, ia menyokong pembukaan depan Pods Unified (Foups) dan bingkai pita yang memenuhi piawaian separuh, memudahkan integrasi lancar ke dalam proses pembuatan semikonduktor maju. Untuk maklumat lanjut, klik di sini.
