Suis voltan tinggi untuk bateri dan pengecasan

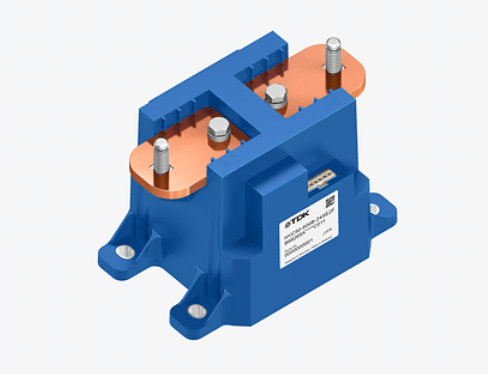

TDK Corporation telah melancarkan HVC50, penghubung DC voltan tinggi yang direka untuk sambungan yang selamat dan cekap atau pemotongan bateri lithium-ion yang beroperasi sehingga 1500 V. Ia bertujuan untuk digunakan dalam sistem daya tarikan, sistem penyimpanan tenaga (ESS), dan sistem pengecasan megawatt (MCS).

Penghubung DC boleh mengganggu voltan DC sehingga 1500 V dan arus sehingga 1000 A di bawah 30 milisaat.Ia menyokong operasi berterusan pada 750 A. Dengan faktor bentuk padat 97.8 x 140 x 94.2 mm dan berat 1.7 kg, penghubung dibina untuk penggunaan kenderaan perindustrian dan komersial, yang menawarkan prestasi yang mantap dan integrasi mudah.


Kunci reka bentuknya adalah ruang arka yang penuh seramik dan gas yang membolehkan pemotongan cepat dan selamat walaupun di bawah keadaan menuntut.Hubungan cermin bersepadu, yang mematuhi IEC 60947-4-1, memberikan maklum balas yang tepat untuk meningkatkan keselamatan.Keupayaan semasa dua arahnya membolehkan aliran semasa dalam kedua -dua arah, meningkatkan fleksibiliti aplikasinya.Kontactor juga mempunyai sistem dwi-gegelung yang menyokong operasi 12 V atau 24 V.Ia menggunakan 50 W apabila beralih dan hanya 6 W dalam keadaan mantap, dengan satu gegelung dimatikan kira -kira 200 ms selepas pengaktifan.

Beberapa ciri utama HVC50 termasuk:

Pemotongan maksimum: 1000 A (DC) pada 1500 V (DC)
Operasi Berterusan: Sehingga 750 A (DC) pada 1500 V (DC)
Terminal utama tanpa polariti (bi-arah)
Hubungan Auxiliary adalah Hubungan Cermin (Acc. Ke IEC 60947-4-1)
Gegelung dwi
Penamatan gegelung dengan diod TVS
ROHS serasi
Disahkan kepada CE, UKCA, dan Piawaian UL, HVC50 memenuhi keperluan antarabangsa untuk digunakan di Eropah, AS, dan Asia.Apabila permintaan tumbuh untuk penyelesaian kuasa yang boleh dipercayai dalam penyimpanan tenaga dan pengisian kuasa tinggi, HVC50 menyokong peralihan kepada masa depan semua elektrik, rendah karbon.
