Diod ESD pertama industri untuk 48V EV
Diod ESD pertama untuk talian data kereta 48V membantu menjimatkan ruang, mengurangkan kos, dan menyimpan isyarat yang berfungsi -walaupun dalam sistem seperti CAN dan LIN.
Nexperia telah melancarkan diod perlindungan ESD pertama yang dibuat untuk talian data automotif 48 V.Peranti ini mengurangkan ruang PCB dan kos sistem, sambil memelihara integriti isyarat-walaupun pada kadar data yang tinggi-terima kasih kepada kapasitansi ultra-rendah.
Portfolio baru termasuk enam diod ESD yang berkelayakan AEC-Q101, dibina untuk mengendalikan voltan maksimum kerja terbalik yang lebih tinggi (VRWM) yang diperlukan oleh rangkaian 48 V.Ini menandakan pergeseran daripada bergantung kepada penyelesaian seperti tambahan 12 V rel atau menggabungkan diod voltan rendah untuk melindungi garis data.
Kenderaan elektrik dan hibrid, tidak seperti sistem 12 V atau 24 V konvensional, bergerak ke arah 48 V arsitektur untuk kecekapan yang lebih baik.Walaupun protokol komunikasi yang lebih lama seperti CAN, CAN-FD, LIN, dan Flexray masih digunakan, mereka kini memerlukan perlindungan yang sesuai dengan voltan yang lebih tinggi dalam EV dan HEV.

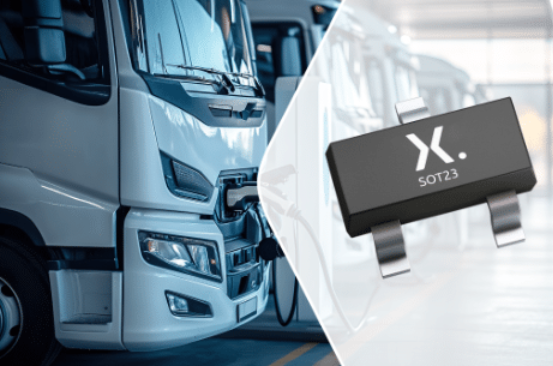

Untuk menangani ini, portfolio menawarkan diod yang diberi nilai pada 54 V, 60 V, dan 72 V VRWM.Semua variasi mempunyai kapasitans peranti ultra-rendah-turun ke 3.4 pf-dan datang dalam pakej SOT23 standard.Ini memastikan keserasian dan mengekalkan integriti isyarat untuk protokol seperti CAN-FD.
Beberapa ciri utama diod perlindungan ESD termasuk:
Diod ESD pertama yang direka khusus untuk talian komunikasi data automotif 48 V
Melindungi sistem daripada peristiwa pelepasan elektrostatik (ESD)
Membantu menjimatkan ruang PCB dengan membuang keperluan untuk komponen tambahan
Mengurangkan kos sistem dengan menghapuskan penyelesaian seperti 12 V rel atau diod selari
Mengekalkan integriti isyarat walaupun pada kadar data yang lebih tinggi
Menyokong standard komunikasi automotif warisan seperti CAN, CAN-FD, LIN, dan Flexray
AEC-Q101 layak digunakan dalam persekitaran automotif
Diod ESD baru ini bertujuan untuk membantu pereka automotif melindungi rangkaian 48 V mereka dengan cekap dan kos efektif tanpa menjejaskan prestasi.
