Modul Pengawal Buck terkecil industri
Microbrick, pengatur buck terkecil industri, menggabungkan reka bentuk padat, pelbagai voltan, kecekapan tinggi, dan konfigurasi serba boleh untuk pelbagai aplikasi.

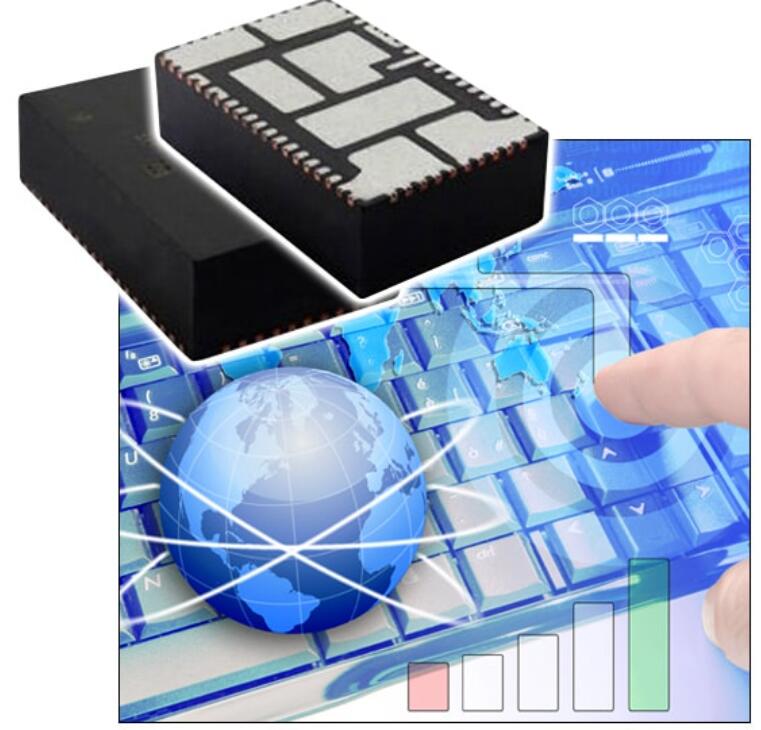

New Yorker Electronics telah melancarkan modul pengatur Buck Segronous Buck Vishay, SIC931, yang syarikat itu mendakwa sebagai modul pengatur buck terkecil industri.Modul ini adalah pakej 10.6mm x 6.5mm x 3mm yang padat dengan julat voltan input yang luas dari 4.5V hingga 60V.
Berbanding dengan penyelesaian alternatif, modul pengawal selia ini adalah sehingga 69% lebih kecil, setiap perumahan dua MOSFET, induktor, dan pengawal.Mereka memerlukan komponen luaran yang minimum untuk konfigurasi dan pampasan gelung, mengurangkan kerumitan reka bentuk dan masa untuk memasarkan.Saiz padat meningkatkan ketumpatan kuasa, mengintegrasikan dengan lancar di pusat data, telekomunikasi, dan aplikasi perindustrian, dengan cekap memberikan kuasa kepada FPGA, ASICS, dan bekalan kuasa teras SOC.
Dengan pengawal yang memakan arus ketegangan yang minimum, pengawal selia mikroba Vishay Siliconix ini mencapai sehingga 97% kecekapan puncak.Fleksibiliti mereka ditegaskan oleh keupayaan untuk mengkonfigurasi julat voltan input yang luas dan menyesuaikan voltan output serendah 0.3V.SIC931 menonjol dengan empat frekuensi pensuisan yang boleh diprogramkan.Selain itu, semua peranti menawarkan had semasa laras, dengan SIC931 yang memaparkan permulaan lembut yang fleksibel dan patuh PMBUS 1.3.
Modul pengatur memenuhi pelbagai aplikasi, termasuk penukar POL dalam pelayan, pengkomputeran awan, pengkomputeran berprestasi tinggi, komputer desktop, automasi perindustrian, pemacu motor, alat, sistem pengawasan, elektronik pengguna, dan peralatan telekom 5G.SIC931 menyediakan mod pengaliran dan penjimatan kuasa yang berterusan.Dalam mod penjimatan kuasa, skim kawalan mematikan MOSFET rendah semasa arus induktor sifar, menggunakan mod emulasi diod.Kekerapan penukaran menyesuaikan secara proporsional ke keadaan beban, memastikan kecekapan optimum pada beban cahaya tanpa batasan kekerapan beralih minimum.
Mengguna pakai seni bina yang berterusan tepat pada masanya (COT), pengawal selia ini memberikan tindak balas sementara ultrafast dengan kapasitansi output minimum dan peraturan riak yang ketat pada beban cahaya.Senibina ini memastikan kestabilan gelung tanpa mengira jenis kapasitor output, walaupun menampung kapasitor seramik ESR yang rendah.Pengawal selia dilengkapi dengan set ciri perlindungan yang mantap, termasuk overvoltage output (OVP) dan di bawah perlindungan voltan (UVP), perlindungan overcurrent kitaran (OCP), perlindungan litar pintas (SCP) dengan auto-retri, lebih suhuPerlindungan (OTP), dan bendera yang sesuai kuasa, memastikan operasi yang boleh dipercayai.
