Siri MR/MRS/TMR Rintangan Rintangan Rendah - Diberikan 2 dan 4 Lead

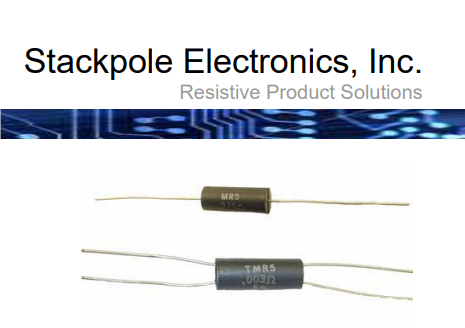

Siri MR/MRS/TMR Resistor Nilai Rintangan Rendah oleh StackPole Electronics dibentuk dengan 2 atau 4 petunjuk dan ciri -ciri elemen logam.Berikut adalah parameter terperinci dan maklumat mengenai produk ini:

1. Spesifikasi Elektrik:
- Penilaian kuasa: Berbeza bergantung kepada jenis, dari 1W hingga 10W pada 70 ° C.
- Kelebihan masa yang singkat: 5 saat pada kuasa 5x dinilai.
- Kekuatan dielektrik: 500 VAC.
- TCR (koefisien suhu rintangan): ± 50 hingga ± 400 ppm/c, bergantung kepada nilai.
-Julat dan toleransi ohmik: 0.01-0.1 ohm dengan toleransi 1%, dan 0.005-0.5 ohm dengan toleransi 5%.

2. Spesifikasi Mekanikal:
- Panjang badan (a): Berbeza bergantung kepada jenis, dari 0.385 inci (9.78 mm) hingga 1.925 inci (48.90 mm).
- Diameter badan (b): Juga berbeza -beza, dari 0.135 inci (3.43 mm) hingga 0.475 inci (12.07 mm).
- Panjang plumbum (c): 1.375 inci (34.93 mm) secara pukal.
-Diameter plumbum (d): 0.032-0.036 inci (0.81-0.91 mm).
- Jarak Lead (e): Rujuk jadual untuk nilai tertentu.

3. Ciri -ciri Prestasi:
- Rintangan Kelembapan: ± 5%.
- Kejutan terma: ± 2%.
- Muatkan hayat @ 70ºC - 1000 jam: ± 5%.
- Rintangan kepada pematerian haba: ± 2%.
- Kelebihan masa yang singkat: ± 2%.
- Dielektrik bertahan voltan: ± 2%.
- Julat suhu operasi: -55ºC hingga +275ºC.

4. Profil solder yang disyorkan:
- Pematerian suhu yang disyorkan besi: 330 ° C hingga 350 ° C dengan tempoh minimum.
- Bilangan maksimum kitaran reflow: 3.

5. Spesifikasi Pembungkusan:
- Tersedia dalam pembungkusan pita dan reel.
- Dimensi dan kuantiti berbeza -beza bergantung kepada jenis.

6. Pematuhan ROHS:
- Semua nombor bahagian standard mematuhi Arahan EU 2011/65/EU.

7. Komitmen "Konflik Logam":
- StackPole Electronics mematuhi kehendak Akta Dodd-Frank mengenai mineral konflik.

8. Pematuhan untuk "mencapai":
- Semua komponen pasif adalah SVHC (bahan yang sangat tinggi) bebas dan mematuhi Arahan EU 1907/2006/EC.

9. Dasar Alam Sekitar:
- StackPole Electronics komited untuk melindungi alam sekitar dan mengamati semua undang -undang dan peraturan yang berkenaan.

10. Cara Memesan:
- Gunakan format nombor bahagian: MR/TMR + penilaian kuasa + nilai rintangan + toleransi + pembungkusan.

Sila ambil perhatian bahawa spesifikasi ini boleh diubah pada bila -bila masa tanpa notis terlebih dahulu.Adalah disyorkan untuk mengesahkan spesifikasi teknikal sebelum memesan dan/atau menggunakan produk.
