Nexperia baru 120 V/4 Pemandu pintu setengah jambatan menimbulkan kekukuhan dan kecekapan dalam aplikasi automotif

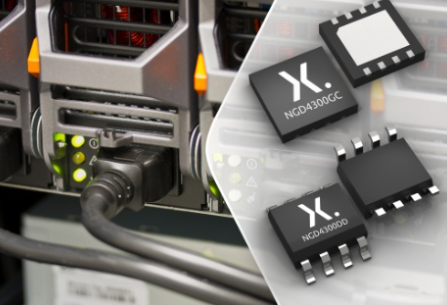

Nexperia hari ini memperkenalkan satu siri baru pemacu pintu gerbang berprestasi tinggi yang direka untuk memacu kedua-dua MOSFET N-channel side dan rendah di dalam konfigurasi segera atau setengah jambatan.Peranti ini memberikan output semasa yang tinggi dan prestasi dinamik yang sangat baik, meningkatkan kecekapan dan keteguhan dalam aplikasi.NGD4300-Q100 yang berkelayakan automotif sesuai untuk stereng kuasa elektronik dan penukar kuasa, manakala NGD4300 telah direka untuk digunakan dengan penukar DC-DC dalam peranti pengguna, pelayan dan peralatan telekomunikasi serta untuk inverter mikro yang digunakan dalam pelbagai aplikasi perindustrian.
Pemandu bahagian tinggi terapung di IC ini boleh beroperasi dari voltan bas sehingga 120 V dan menggunakan bekalan bootstrap dengan diod bersepadu, ciri-ciri yang memudahkan reka bentuk sistem keseluruhan dan membantu mengurangkan saiz PCB.Mereka boleh menyampaikan sehingga 4 A (puncak) sumber dan 5 A Sink Current untuk menjamin kenaikan masa dan masa jatuh walaupun untuk beban berat.Pemandu pintu mempunyai kelewatan 13 ns yang rendah dan menawarkan pemadanan kelewatan saluran ke saluran yang sangat baik hanya 1 ns.Kelewatan ini jauh lebih rendah daripada pemandu pintu yang bersaing yang sama dan membantu meminimumkan masa mati dengan memaksimumkan kitaran tugas beralih.Kenaikan 4 ns dan 3.5 ns (tipikal) masa jatuh membantu untuk memberikan kecekapan yang lebih tinggi dan menyokong kekerapan tinggi dan kawalan sistem yang cepat.Pemandu pintu ini menerima isyarat kawalan input yang mematuhi tahap logik TTL dan CMOS.
"Peranti ini adalah yang pertama dalam portfolio baru kami pemacu gerbang separuh jambatan berprestasi tinggi" menurut Irene Deng, pengurus besar IC Solutions Business Group di Nexperia."Siaran ini menunjukkan bagaimana Nexperia menggunakan inovasi proses untuk bertindak balas terhadap permintaan yang semakin meningkat untuk pemandu pintu yang kuat yang dapat meningkatkan kecekapan penukar kuasa sementara juga menyampaikan kawalan motor yang lebih lancar dalam aplikasi pengguna, perindustrian dan automotif."
Untuk keteguhan unggul dalam penukaran kuasa dan aplikasi memandu motor, IC ini dibuat menggunakan proses silikon-on-insulator (SOI).Ini membolehkan toleransi voltan negatif pin HS untuk memanjangkan ke -5 V, dengan ketara mengurangkan risiko kerosakan yang disebabkan oleh komponen parasit sistem dan pancang yang tidak dijangka.NGD4300 dan NGD4300-Q100 boleh didapati dalam pilihan pakej DFN-8, SO-8 dan HSO-8 untuk menawarkan jurutera fleksibiliti untuk berdagang antara saiz peranti dan prestasi terma, bergantung kepada keperluan aplikasi.
