Teknologi baru dapat meningkatkan paparan dan elektronik, menjadikannya lebih murah dan lebih mudah dibuat dengan suhu yang lebih rendah.
Pasukan penyelidikan dari Jabatan Kejuruteraan Kimia di Postech (Pohang University of Science and Technology) telah membangunkan teknologi terobosan untuk membentuk semula paparan generasi akan datang dan peranti elektronik.
Apabila kami menstrim video atau bermain permainan di telefon pintar kami, beribu -ribu transistor bekerja dengan senyap di latar belakang.Komponen kecil ini mengawal arus elektrik untuk memaparkan imej dan memastikan prestasi aplikasi yang lancar, seperti isyarat lalu lintas yang mengawal aliran lalu lintas.
Transistor biasanya diklasifikasikan sebagai N-jenis (pengangkutan elektron) dan p-jenis (pengangkutan lubang), dengan peranti N-jenis biasanya menawarkan prestasi yang lebih baik.Walau bagaimanapun, untuk pengkomputeran berkelajuan tinggi dengan penggunaan kuasa yang rendah, transistor p-jenis mesti sepadan dengan peranti N-jenis dengan cekap.
Untuk menangani ini, pasukan meneroka bahan semikonduktor p-jenis baru dengan struktur kristal yang unik: perovskites berasaskan timah.Bahan ini telah menunjukkan janji yang besar untuk transistor p-jenis berprestasi tinggi.Secara tradisinya, ia telah dibuat menggunakan proses penyelesaian, sama seperti dakwat merendam ke dalam kertas, yang mempunyai skalabilitas dan konsistensi yang terhad.

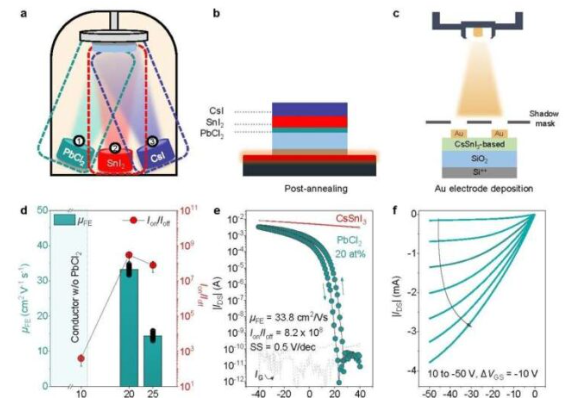

Dalam satu kejayaan yang ketara, pasukan penyelidikan berjaya menggunakan penyejatan terma, satu proses yang biasa digunakan dalam industri seperti TV OLED dan pembuatan cip semikonduktor, untuk menghasilkan lapisan semikonduktor Caesium-Tin-Iodide (CSSNI3) yang berkualiti tinggi.Kaedah ini melibatkan pengujaan bahan suhu tinggi untuk membentuk filem nipis pada substrat.
Di samping itu, dengan menggabungkan sejumlah kecil klorida plumbum (PBCL2), pasukan itu meningkatkan keseragaman dan kristalitas filem tipis perovskite.Transistor yang dihasilkan menunjukkan prestasi yang luar biasa, mencapai mobiliti lubang lebih dari 30 cm²/v · s dan nisbah semasa ON/OFF 10⁸, setanding dengan semikonduktor N-jenis oksida yang tersedia secara komersil.Ini menunjukkan pemprosesan isyarat pesat dan penggunaan kuasa yang rendah semasa bertukar.
Kemajuan ini meningkatkan kestabilan peranti dan membolehkan penciptaan tatasusunan peranti besar, mengatasi dua batasan ketara kaedah berasaskan penyelesaian sebelumnya.Secara kritis, teknologi ini serasi dengan peralatan pembuatan sedia ada yang digunakan dalam pengeluaran paparan OLED, yang menawarkan potensi yang besar untuk pengurangan kos dan proses fabrikasi yang diselaraskan.
Teknologi ini membuka kemungkinan yang menarik untuk mengkomersialkan paparan ultra-tip, fleksibel, dan resolusi tinggi dalam telefon pintar, TV, litar bersepadu yang ditumpuk secara menegak, dan elektronik yang boleh dipakai, semua terima kasih kepada suhu pemprosesan yang rendah di bawah 300 ° C.
