Modul enam pek mosfet
Direkayasa untuk menuntut aplikasi seperti pengecasan EV, penyimpanan tenaga, pemacu motor, dan platform yang boleh diperbaharui, modul ini memberikan kerugian beralih rendah, ketumpatan kuasa tinggi, dan integrasi sistem yang dipermudahkan.

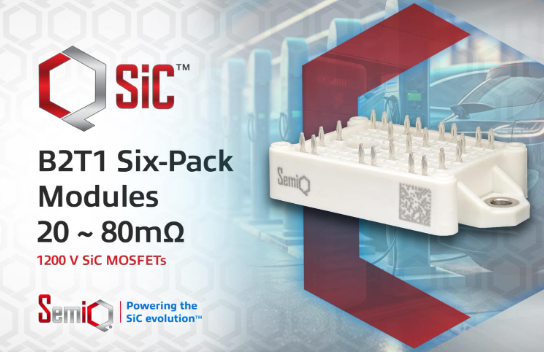

Semiq Inc., telah memperkenalkan barisan terbaru 1200 V SIC MOSFET Six-Pack Modules, yang direka untuk membantu jurutera membina lebih banyak sistem voltan tinggi yang kompak, cekap, dan kos yang dioptimumkan.Modul-modul baru ini mengintegrasikan SIC MOSFET yang berpakaian tinggi dan berkelajuan tinggi yang dibina di atas teknologi planar, yang menampilkan oksida gerbang yang mantap dan diod badan yang boleh dipercayai untuk ketahanan yang dipertingkatkan.Ditempatkan dalam konfigurasi jambatan tiga fasa, reka bentuk juga termasuk terminal negatif DC yang berpecah, sambungan terminal akhbar, dan sumber Kelvin untuk rujukan voltan yang tepat-semua kejuruteraan untuk memudahkan integrasi sistem dan meningkatkan kestabilan operasi.
Diuji untuk menahan lebih dari 1350 V dengan 100% Wafer-Level Burn-In (WLBI), modul menyampaikan prestasi dan kebolehpercayaan yang penting untuk pelbagai aplikasi permintaan tinggi.Ini termasuk stesen pengecasan EV cepat, penukar AC/DC, sistem penyimpanan tenaga, pemacu motor, pembetulan faktor kuasa (PFC) meningkatkan penukar, sistem pemanasan induksi, unit UPS, dan platform tenaga boleh diperbaharui.
Ciri -ciri utama adalah:
Menyokong arus longkang berterusan sehingga 30 a
Mengendalikan arus longkang berdenyut sehingga 70 a
Saiz modul padat: 62.8 x 33.8 x 15 mm
Modul-modul ini memberikan prestasi penukaran yang cepat dan cekap, yang menampilkan tenaga giliran antara 0.1 hingga 0.54 MJ dan tenaga turn-off antara 0.02 dan 0.11 MJ.Masa penukaran sama-sama mengagumkan, jatuh dalam lingkungan 56 hingga 105 nanodetik, membolehkan operasi berkelajuan tinggi dan kecekapan sistem yang lebih baik.
Keluarga Produk dilancarkan dengan tiga varian utama: GCMX020A120B2T1P (20MΩ) - Pelepasan Kuasa: 263 W, GCMX040A120B2T1P (40MΩ) - PENGETAHUAN KUASA: 160 W dan GCMX080A120B2T1P (80MB) -
Modul SIC menggabungkan ketumpatan kuasa tinggi dengan kerugian beralih rendah dan prestasi terma yang dioptimumkan, menawarkan jurutera fleksibiliti reka bentuk yang lebih besar dan kecekapan yang lebih baik.Modul -modul ini dinilai untuk operasi pada suhu persimpangan sehingga 175 ° C dan mempunyai pemasangan haba yang mudah untuk memudahkan pemasangan.
